管と管との接続用PRODUCTS-1

適用パイプ
VP・VU-150VP・VU-125VP・VU-100VP・VU-75VP・VU-65 VP・VU-50VP・VU-40
UPシリーズ共通図面ダウンロード

VP・VU-40用

品番:UP-4020 図面ダウンロード
ウルトラエースジョイント UP-4020 ウルトラエースジョイント UP-4020 長さ 200
(実寸長) 211
口径 47.5
カフ長 45

VP・VU-50用

品番:UP-5015 図面ダウンロード
ウルトラエースジョイント UP-5015 ウルトラエースジョイント UP-5015 長さ 150
(実寸長) 146
口径 58.5
カフ長 45
品番:UP-5020 図面ダウンロード
ウルトラエースジョイント UP-5020 ウルトラエースジョイント UP-5020 長さ 200
(実寸長) 196
口径 58.5
カフ長 45
品番:UP-5025 図面ダウンロード
ウルトラエースジョイント UP-5025 ウルトラエースジョイント UP-5025 長さ 250
(実寸長) 250
口径 58.5
カフ長 45
品番:UP-5030 図面ダウンロード
ウルトラエースジョイント UP-5030 ウルトラエースジョイント UP-5030 長さ 300
(実寸長) 289
口径 58.5
カフ長 45
品番:UP-5035 図面ダウンロード
ウルトラエースジョイント UP-5035 ウルトラエースジョイント UP-5035 長さ 350
(実寸長) 354
口径 58.5
カフ長 45

VP・VU-65用

品番:UP-6520 図面ダウンロード
ウルトラエースジョイント UP-6520 ウルトラエースジョイント UP-6520 長さ 200
(実寸長) 210
口径 75
カフ長 47

VP・VU-75用

品番:UP-7520 図面ダウンロード
ウルトラエースジョイント UP-7520 ウルトラエースジョイント UP-7520 長さ 200
(実寸長) 202
口径 87
カフ長 50
品番:UP-7525 図面ダウンロード
ウルトラエースジョイント UP-7525 ウルトラエースジョイント UP-7525 長さ 250
(実寸長) 258
口径 87
カフ長 50
品番:UP-7530 図面ダウンロード
ウルトラエースジョイント UP-7530 ウルトラエースジョイント UP-7530 長さ 300
(実寸長) 300
口径 87
カフ長 50
品番:UP-7540 図面ダウンロード

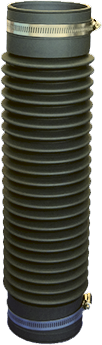

ウルトラエースジョイント UP-7540 ウルトラエースジョイント UP-7540 長さ 400
(実寸長) 398
口径 87
カフ長 50

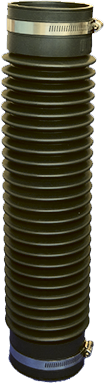

品番:UP-7545 図面ダウンロード
ウルトラエースジョイント UP-7545 ウルトラエースジョイント UP-7545 長さ 450
(実寸長) 448
口径 87
カフ長 50

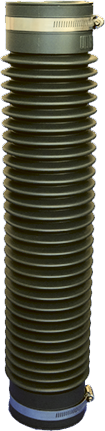

品番:UP-7550 図面ダウンロード
ウルトラエースジョイント UP-7550 ウルトラエースジョイント UP-7550 長さ 500
(実寸長) 505
口径 87
カフ長 50

VP・VU-100用

品番:UP-1003 図面ダウンロード
ウルトラエースジョイント UP-1003 ウルトラエースジョイント UP-1003 長さ 280
(実寸長) 280
口径 113
カフ長 60

VP・VU-125用

品番:UP-1250 図面ダウンロード
ウルトラエースジョイント UP-1250 ウルトラエースジョイント UP-1250 長さ 320
(実寸長) 315
口径 139
カフ長 65

VP・VU-150用

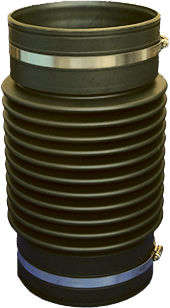

品番:UP-1500 図面ダウンロード
ウルトラエースジョイント UP-1500 ウルトラエースジョイント UP-1500 長さ 350
(実寸長) 350
口径 163
カフ長 70



長さ欄は、設計上の長さです。
実寸長は製造上および梱包状態で多少変化します。

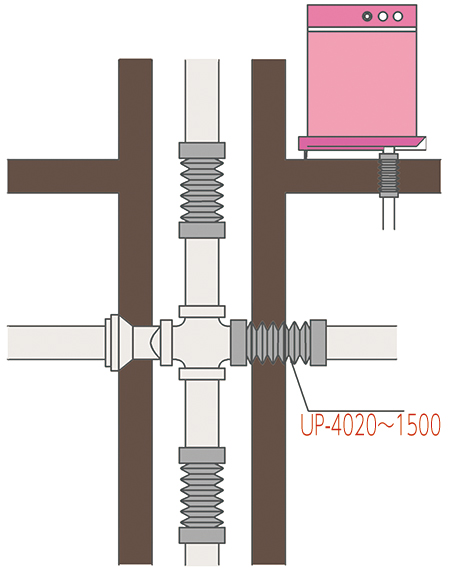

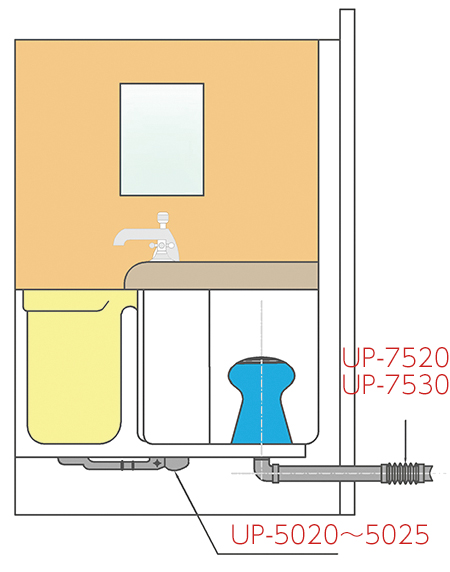

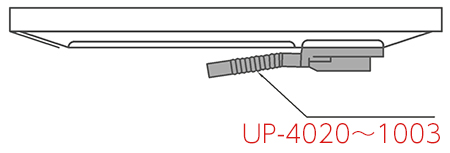

取付図

ウルトラエースジョイント
ウルトラエースジョイント


ウルトラエースジョイント
