取扱説明NEWS&FAQ

施工時の注意

ウルトラエースジョイント 1 ボンドの塗布を忘れずに!

パイプおよび便器側の挿入部分に、添付のボンドを必ず塗布してご利用ください。
密着性の向上と滑剤としてボンドを使用することにより挿入が楽になります。

ウルトラエースジョイント 2 引張り接続絶対にしないでください!

取付け時、ジャバラが伸びた状態で配管すると、引抜く力に変り、
トラブルの原因となりますので絶対に避けてください。
抜け落ちたり、振動の吸収が出来なくなります。
長めの物を選定し、縮み加減で接続してください。(ただし、タルミがないように注意してください。)
詳しくは圧縮寸法および偏芯寸法表を参考にしてください。

ウルトラエースジョイント 3 バンドは締め過ぎないこと!

必要以上に締付けますとジョインターの表面を傷つけ耐久性を減少させる原因ともなります。

ウルトラエースジョイント 4 タルミ配管をしないこと!

300mm以上の長いジョイントで横引き接続する時は、タルミが出来ないように留意してください。
タルミが出来た時は吊金具等で支持してください。

ウルトラエースジョイント 5 無理な曲げ角度はとらないこと!

偏芯接続の場合は、無理な圧縮と引張にならないように注意してください。
▲300mm以下のジョイントでは45度以上の曲げ配管をしないでください。
詳しくは圧縮寸法および偏芯寸法表を参考にしてください。


取扱説明書ダウンロード


圧縮寸法および偏芯寸法表

品  番 全長
呼径
(実寸)
最大
圧縮量
(mm)
推奨
圧縮量
(mm)
最大
曲げ
角度
最大
偏芯量
(芯々(mm))


UP-4020 200(211) 50 30 45° 60
UP-5015 150(146) 25 20 15° 10
UP-5020 200(196) 50 30 45° 50
UP-5025 250(250) 70 50 45° 70
UP-5030 300(289) 80 60 45° 150
UP-5035 350(354) 100 70 60° 200
UP-6520 200(210) 40 30 45° 40
UP-7520 200(202) 40 30 45° 30
UP-7525 250(258) 80 50 45° 50
UP-7530 300(300) 100 50 45° 100
UP-7540 400(398) 150 80 90° 200
UP-7545 450(448) 170 100 90° 250
UP-7550 500(505) 200 150 90° 250
UP-1003 280(280) 80 40 15° 50
UP-1250 320(315) 80 40 15° 20
UP-1500 350(350) 80 50 30° 20



UC-7515 150(150) 30 10 15° 10
UC-7525 250(245) 70 50 45° 50
UC-7530 290(290) 100 50 45° 100
UC-7545 440(438) 100 50 90°
※最大圧縮量は、ストレート(芯ズレなし)で圧縮した場合の値です。

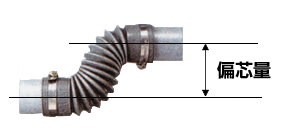

ウルトラエースジョイント 偏芯量

注意事項

ウルトラエースは
衛生陶器と排水管(エンビ管)用の継手として開発されたものです。
圧力配管には、絶対に使用しないでください。
