洋風便器タイプ(壁排水Pタイプ用)PRODUCTS - WESTERN STYLE STOOL TYPE

床上用

UC-7515、7525、7530 共通図面ダウンロード

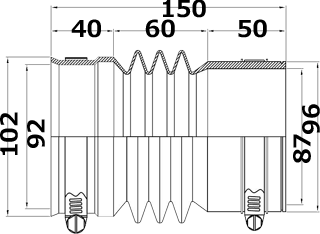

品番:UC-7515
ウルトラエースジョイント UC-7515 ウルトラエースジョイント UC-7515  適用パイプ
VP・VU-75
長さ

150 150
便器口径
97

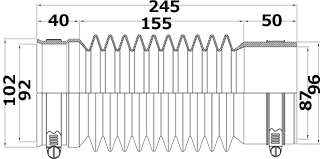

品番:UC-7525
ウルトラエースジョイント UC-7525  ウルトラエースジョイント UC-7525  適用パイプ
VP・VU-75
長さ

250 245
便器口径
97

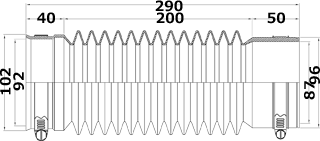

品番:UC-7530
ウルトラエースジョイント UC-7530  ウルトラエースジョイント UC-7530  適用パイプ
VP・VU-75
長さ

290 290
便器口径
97
UC-7545 詳細図面ダウンロード

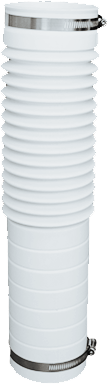

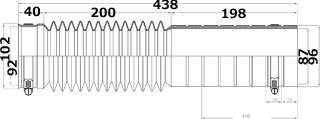

品番:UC-7545
ウルトラエースジョイント UC-7545  ウルトラエースジョイント UC-7545  適用パイプ
VP・VU-75
長さ

440 438
便器口径
97
※UC-7545を90°曲げて取り付るときの注意事項について
US-7516、7521 共通図面ダウンロード

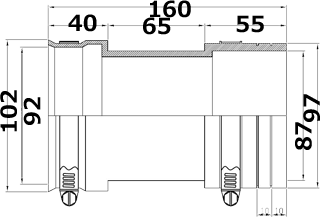

品番:US-7516(内面平滑直筒形)
ウルトラエースジョイント US-7516  ウルトラエースジョイント US-7516  適用パイプ
VP・VU-75
長さ

160 160
便器口径
97

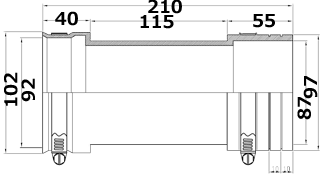

品番:US-7521(内面平滑直筒形)
ウルトラエースジョイント US-7521  ウルトラエースジョイント US-7521  適用パイプ
VP・VU-75
長さ

210 210
便器口径
97

長さ欄は、設計上の長さです。
実寸長は製造上および梱包状態で多少変化します。


 適用便器
TOTO
C14P

CS50BP、CS80BP、CS140P、CS200BP、CS205BP、CS220BP、CS230BP、CS232BP、CS320BP、CS325BPR、CS330BP、CS400BP、CS430P、CS560BP、CS597BP

CS670BP、CS680BP、CS820BP、CS821BP、CS826BP、CS860BP、CS870BP、CS871BP、CS937BP、CS978BP、CS987BP、CS989BP

CES9325P、CES9415P、CES9510P、CES9710P、CES9810P、CES9575PXR、CES9768PWS、CES9788PWS

CFS497BP
LIXIL(INAX)
C-11R、C-P13P、C-18PU、C-20P、C-45PU、C-180P

GBC-A10P、GBC-S12P、GBC-110PT、GBC-320PU、GBC-901PU、GBC-120PU

YBC-A10P、YBC-CL10P、YBC-CH10P、YBC-ZA10P、YBC-ZA20P
YBC-G30P、YBC-Z30P、YBC-S40P、YBC-S40PMF
YBC-K12P、YBC-K13P、YBC-110PTU、YBC-360PU

BC-P11PF、BC-P110PMA、BC-120P
※排水口にゴムパッキンが付いている場合は取り外すこと

 使用例
   ウルトラエースジョイント UC   ウルトラエースジョイント US


ジョイントカバー

UC-01 詳細図面ダウンロード
品番:UC-01
ウルトラエースジョイント

適用機種
UC-7515、UC-7525、UC-7530、UC-7545、US-7516、US-7521
カラー
アイボリー


 使用例
   ウルトラエースジョイント UC   ウルトラエースジョイント US
